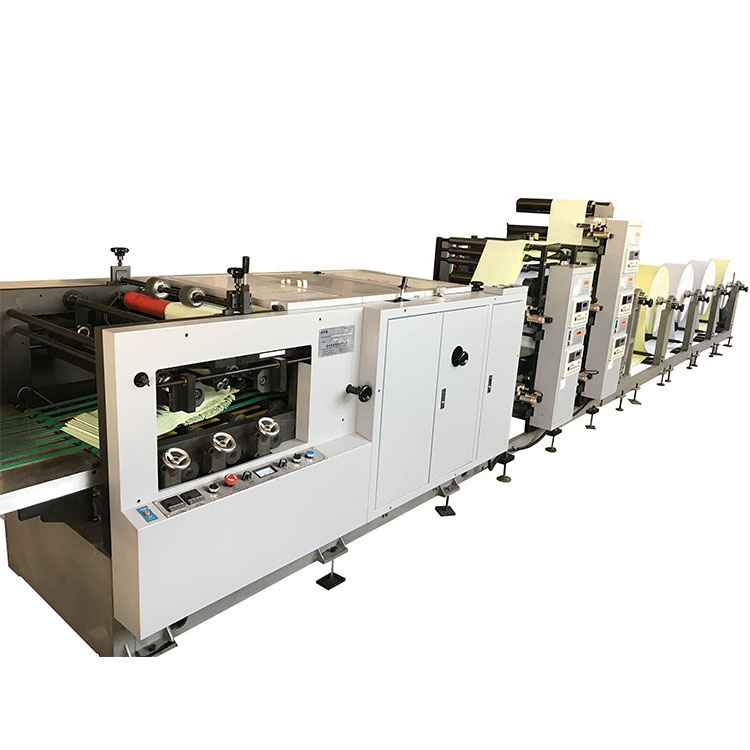

Процессор пустых деловых форм идеально подходит для изготовления пустых компьютерных форм, деловых форм, непрерывных форм, рулонов форм NCR в качестве продукта.

Производительность и особенности:
1. С функциями укладки бумаги, перфорации, биговки, перфорации и фальцовки и т. Д., Эта машина может производить многослойную компьютерную бумагу, используя двухрядные поддоны для укладки бумаги, звездочку для перфорации и нож для резки.
2. Он может работать как многослойный и однослойный процессор компьютерных форм для присоединения к сортировочной машине нумерации, печатной машине Pack to Pack в качестве линии по производству непрерывных форм.
3. Цветовая маркировка и длина цветовой маркировки на бумаге регулируются.
4. Данные могут быть предварительно установлены, он подаст сигнал, когда достигнет установленных данных.
5. Регулировка скорости контролируется двигателем преобразования частоты.
6. Цилиндры для разных размеров бумаги при биговке и перфорации (11 дюймов и 12 дюймов)
7. Шестерни разного размера для разных размеров сбора бумаги.
8. Поддон для подачи бумаги для бумаги определенного размера.
9. Система сбора бумажной ленты.
10. Стойки для размотки бумаги, 5 шт., выдерживают нагрузку 150 кг.

Основные данные:

Технические характеристики машины для перфорации и фальцовки: 5-слойная компьютерная бумага

1. Справочная бумага:35г/м2-150г/м2

2. Макс. ширина разматываемого рулона: 500 мм

3. Макс. диаметр разматываемого рулона: 1000 мм

4. Диаметр бумажной втулки: 76 мм

5. Длина в сложенном виде: 8-17 дюймов

6. Горизонтальное пространство перфорационной линии: 3-17 дюймов

7. Количество слоев бумаги: 2-5

8. Расстояние между отверстиями звездочки: 12,7 мм

9. Диаметр отверстия звездочки: 4 мм +/- 0,1 мм

10.Перфорационный цилиндр: 11 дюймов и 12 дюймов)

11.Скорость машины: 5-130 м/мин

12. Магнитопорошковый регулятор натяжения: регулируемый.
